在玉米种子生产过程中,为了保证发芽率,种子需进行烘干。为了降低种子烘干成本,保证烘干质量,我公司联合清华大学开发了一套种子烘干热风系统,可以保证热风温度非常稳定。
1、概述
在玉米种子生产过程中,为了保证发芽率,种子需进行烘干。为了降低种子烘干成本,保证烘干质量,我公司联合清华大学开发了一套种子烘干热风系统,可以保证热风温度非常稳定。
2、锅炉系统特点
热风系统的基本设备有循环流化床热水炉本体、引风机、高压头送风机、热风鼓风机、循环水泵、换热器、除尘器、热工仪表、电气操作盘等。
锅炉采用循环流化床热水锅炉,以玉米芯为燃料,可实现自动供给玉米芯、除灰渣等。换热系统将燃烧产生的热量首先通过锅炉水冷壁传递给换热介质水,然后换热介质水通过换热器将热量再传递给冷风。其优点在于,介质水的冷却效果好,不易出现烧毁燃烧本体换热面的现象。控制系统采用智能仪表,对运行参数进行实时监测和操作。在炉膛出口、风道出口、热水出口等处设置检温器件,检测各介质温度,根据设定的温度,通过调节调节阀,调节流过风水换热器的热水流量来调整热风温度,避免因超温而损伤种子胚芽。
本套系统具有如下特点:
采取间接式换热,保证种子不受污染;
采取热水-冷风换热。水的热容大,达到4.2kJ/(kg·℃),是同等体积空气热容的3500倍;热水锅炉产生热水,然后热水通过换热器与空气换热,系统内的热水能缓解温度的波动,能够保持热风恒温;
设计调节装置,根据设定的温度,通过调节阀,调节流过风水换热器的热水流量来调整热风温度;
以玉米芯为燃料,降低锅炉运行成本,并能够减少大气污染。
10.换热器11. 热风出口12. 冷风出口
鼓风机2. 热水炉3.省煤器4. 除尘器5. 引风机6. 烟囱7. 调节阀8. 循环泵9. 热电阻
图1 种子烘干热风系统流程图
3、玉米芯特性
玉米芯的灰熔点低,灰渣中的钾金属含量高,灰的粘度大,容易在锅炉尾部积灰。本锅炉采取循环流化床锅炉,严格控制燃烧温度在850~900℃,同时,尾部受热面采取特殊结构,且采用燃气脉冲吹灰装置,保证锅炉稳定运行。

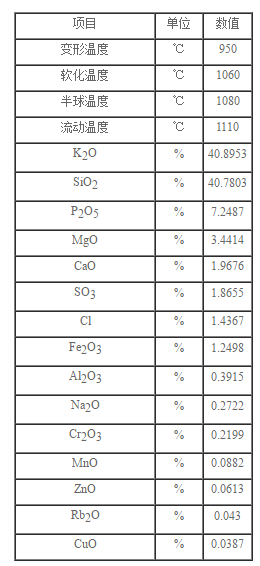

表1 玉米芯的灰渣特性
4、示范工程
先锋种业酒泉种子加工中心一期工程 5.6MW玉米芯锅炉 2004年投产;
先锋种业酒泉种子加工中心二期工程 14MW玉米芯锅炉 2006年投产;
先锋敦煌种业酒泉种子加工中心 14MW玉米芯锅炉 2007年投产;
中国种业公司石林种子加工厂 14MW玉米芯锅炉 2010年投产;
新疆奥瑞金博种业有限公司 2×29MW玉米芯锅炉 2012年投产;
